空调电子膨胀阀线圈故障测量方法

[复制链接]
匿名
匿名  发表于 2018-4-10 16:47:25 |阅读模式
空调电子膨胀阀线圈怎么测量?空调电子膨胀阀线圈正常阻值是多少?
空调电子膨胀阀的品牌主要有三花Sanhua,鹭宫saginomiya,丹佛斯Danfoss,艾默生Emerson,卡乐CAREL,盾安DunAn,不二工机fujikoki 等,在空调维修工作中,我们需要现场检测空调电子膨胀阀线圈正常与否。一般可以通过万用表测量线圈的电阻值,判断空调电子膨胀阀线圈是否正常。目前空调电子膨胀阀线圈主要分为两种;五线线圈,六线线圈。不同品牌的空调电子膨胀阀,线圈的标称阻值基本一致,差异不大。
空调电子膨胀阀线圈的阻值误差容许最大不可超过5%,因为空调电子膨胀阀线圈内部构造的原因,线圈的内部铜导线线径非常细,空调厂家生产工艺的控制及绝缘材料的灌封工艺都会导致阻值的细微变化。空调电子膨胀阀使用运行一段时间以后,会受到周边环境温度及控制器输出电流变化的影响。线圈也容易产生匝间短路,这样就会导致线圈阻值变化较大。这就是空调电子膨胀阀线圈损坏的直接原因。因此通过测量线圈阻值,是检查空调电子膨胀阀线圈正常与否的最直接方法。
海润通控技术部为了方便广大空调维修技术人员在现场正确的检测空调电子膨胀阀线圈,特别将两种不同线圈的正确测量方法与正常的标称阻值,标明如下:

由上图所示,空调电子膨胀阀插头可以分为两面,分别是触点面和卡扣面,我们通过插头的触点面,有万用表的表笔就可以,很方便的测量出线圈的阻值。所以,以下测量方法均按照触点面这一面来进行。由于空调电子膨胀阀线圈阻值较小,测量时应选择万用表的100Ω电阻档进行测量。
空调电子膨胀阀5芯线圈故障测量方法--(各线圈之间正常阻值)

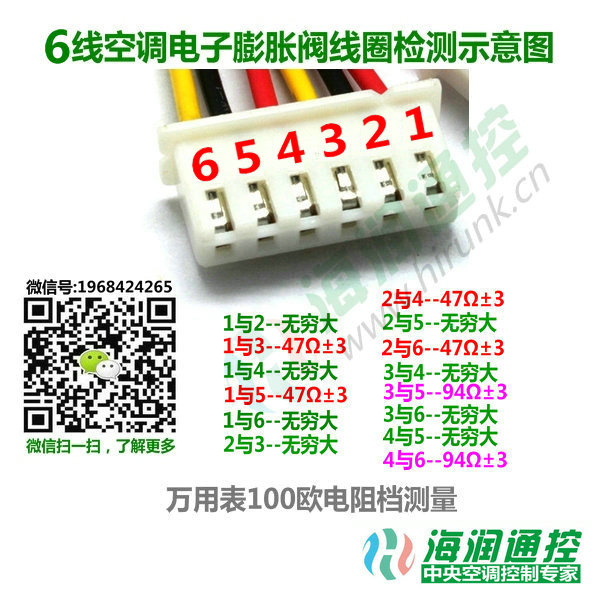

空调电子膨胀阀6芯线圈故障测量方法--(各线圈之间正常阻值)


注明:上图中膨胀阀插头是市场上主流品牌选用的规格,不同规格的插头空调电子膨胀阀线圈检测方法,需要查阅空调电子膨胀阀厂方的技术资料,也可以咨询海润通控微信客服(1968424265)。我们将协助您检测判断。
